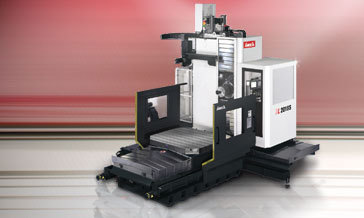

台湾亚威卧式镗铣床BL-2018S详细说明:
高刚性卧式搪铣加工机
秉持龙门世家所代表的成熟制造能力与创新研发技术，亚崴BL 系列卧式搪铣加工机，凭藉着精湛的组立与铲花工艺，运用高刚性结构与重负荷旋转工作台为基础，结合 BL-S 系列大扭力主轴或 BL-FM 系列高速主轴模组，不论您的加工需求为大型零件之深穴搪孔，重型模具之精密铣削，BL 系列皆可轻易克服，完全符合您今日以及未来的各种加工需求
| 行程 ( X x Y x Z ) mm | 最大工件尺寸( 直径 x 高度 ) mm |
|---|
| BL-2018 | | 2,000 x 1,800 x 1,300 | 1,600 x 1,300 |
|---|
| BL-3018 | | 3,000 x 1,800 x 1,300 |
|---|
| BL-4018 | | 4,000 x 1,800 x 1,300 |
|---|
| BL-2024 | | 2,000 x 2,400 x 1,300 |
|---|
| BL-3024 | | 3,000 x 2,400 x 1,300 |
|---|
| BL-4024 | | 4,000 x 2,400 x 1,300 |
|---|
Top
凭藉着长期累积的卧式搪铣床之研发与制造经验，结合最新的工具机科技与高品质零件，将 BL 系列的机械性能与“龙门世家”的品牌形象同时发挥到极致
模组化主轴设计，BL-S 心轴式主轴 ( 两段式齿轮变速箱 )，扭力最高可达 1,308 N-m ; BL-FM 滑枕式主轴 ( 内藏式主轴马达 )，转速最高可达 8,000 rpm
工作台采高阻尼、低摩擦力油浮式设计，最大载重能力可达 15,000 kg ( 选配 )
刀库与主轴头分别结合于立柱两侧，提供大型动件适当的配重平衡效果，确保极致的定位精度
卧式搪铣加工机提供更佳的排屑能力
立式加工机
卧式搪铣加工机
Top
精密的品质与卓越的性能，专为航太设备、交通运输设备、能源设备等大型零件与模具加工产业所研发
选配全封式钣金，可将加工铁屑与冷却液隔离在机台内，确保安全干净的工作环境
可封闭式操作室与立柱采一体式设计，兼具作业安全与便利性
全系列出厂前皆实施重切削能力测试，藉以确保极致的性能与产品品质
Top
高刚性结构
所有结构件皆透过 FEM 有限元素分析，具有设计最佳化、结构轻量化等优点，确保整机最佳刚性
具备高效能加强肋之底座、立柱、工作台、主轴箱以及鞍座，皆采用高张力米汉纳铸铁结构，并经过严格的退火程序与时效处理，可有效消除铸件内应力，满足长年加工使用之需求
高精度、重负荷轴向进给系统
采用大扭力 FANUC αi 系列马达直结传动高精密滚珠导螺杆，三轴快速进给最高可达 12 m/min.三轴采用超重负荷线性滑轨全行程支撑设计，满足重切削之加工需求三轴标准配备解析度达 1μm 之 HEIDENHAIN 全闭回路光学尺，定位精度可达 ±0.010 mm / 全行程 ( JIS )
双列螺旋卷屑器以及分离式水箱、铁屑车，确保铁屑移除效率与冷却效果
S 型心轴式主轴 - 零件加工
主轴心轴尺寸 O120 mm，最大伸出量 ( W 轴 ) 600 mm
两段式齿轮变速箱设计，主轴输出扭矩最大 1,308 N-m，最高转速 2,400 rpm
W 轴进给结构采滚珠导螺杆结合线轨设计，可依不同的加工需求决定 W 轴的伸出量
S 型及 FM 型主轴皆采用油冷式温控装置及冷却水套，可针对主轴箱内部轴承、马达、齿轮等机构进行精确定量的自动冷却，有效减少主轴热变位，确保加工精度
FM 型滑枕式主轴 - 模具加工
滑枕断面面积 480 x 470 mm，最大伸出量 ( W 轴 ) 600 mm
内藏式主轴马达设计，主轴输出扭矩最大 600 N-m，最高转速 6,000 rpm，另可选配 8,000 rpm
W 轴进给结构采滚珠导螺杆结合线轨设计，可依不同的加工需求决定 W 轴的伸出量
高可靠度换刀系统
标准 40T 伺服换刀系统，另可选配 60T 刀库
最大刀具荷重 25 kg，最大刀库荷重 600 kg，满足各种搪铣加工之使用需求
高性能旋转工作台
旋转工作台采用高阻尼、低摩擦力之油浮式结构设计，并以高刚性底座全行程支撑，提供可达 12,000 kg、选配 15,000 kg 之最大载重能力
B 轴分度定位采用精密旋转光学尺全闭回路设计，最小分度精度 0.001˚，分度定位后采用碟盘式挟持机构可提供优异且稳定的定位精度
BL-xx18S 高刚性卧式搪铣加工机 :
| Print This Page | BL-2018S | BL-3018S | BL-4018S |
|---|
| 重要诸元 |
|---|
| X 轴行程 ( 左右 ) | 2,000 mm | 3,000 mm | 4,000 mm |
|---|
| Y 轴行程 ( 上下 ) | 1,800 mm |
|---|
| Z 轴行程 ( 前后 ) | 1,300 mm |
|---|
| W 轴行程 | 600 mm |
|---|
| 主轴鼻端至工作台中心线 | 885 mm |
|---|
| 工作台 |
|---|
| 工作台尺寸 ( Z 方向 ) | 1,600 x 1,800 mm |
|---|
| 工作台最大载重量 | 12,000 kg |
|---|
| 主轴 |
|---|
| 搪孔轴直径 | Ø 120 mm ( 心轴式 ) |
|---|
| 主轴马达 ( 连续 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) |
|---|
| 主轴转速 | 2,400 rpm |
|---|
| 主轴扭矩 | 1,308 N-m |
|---|
| 主轴内孔规格 | BT50 |
|---|
| 三轴进给 |
|---|
| 快速进给速率 X / Y / Z 轴 | 12,000 mm/min. |
|---|
| 快速进给速率 W 轴 | 5,000 mm/min. |
|---|
| 切削进给速率 | 1 ~ 5,000 mm/min. |
|---|
| 刀库 |
|---|
| 最大刀具直径 / 邻刀空 | 40T |
|---|
| 最大刀具直径 / 邻刀空 | Ø 125 / 250 mm |
|---|
| 最大刀具长度 | 400 mm |
|---|
| 最大刀具长度 | 25 kg |
|---|
| 精度 |
|---|
| 定位精度 ( JIS B 6338 ) | ± 0.01 mm / 全长 |
|---|
| 定位精度 ( VDI 3441 ) | P= 0.016 mm / 全长 | P= 0.020 mm / 全长 | P= 0.025 mm / 全长 |
|---|
| 重现精度 ( JIS B 6338 ) | ± 0.003 mm |
|---|
| 重现精度 ( VDI 3441 ) | Ps= 0.012 mm | Ps= 0.015 mm | Ps= 0.018 mm |
|---|
| 一般规格 |
|---|
| 电力需求 | 70 kVA, 220±10%, 3 phase, 50/60 Hz |
|---|
| 气压压力需求 ( 最少 ) | 5 ~ 8 ( 5 ) kg/cm2 |
|---|
| 润滑油箱容量 | 4.6 liter |
|---|
| 切消液容量 ( 切削液泵 ) | 400 liter | 480 liter | 560 liter |
|---|
| 机器重量 | 30,000 kg | 34,000 kg | 38,000 kg |
|---|
| 机器高度 | 4,460 mm |
|---|
| Print This Page | BL-2018S | BL-3018S | BL-4018S |
|---|
本型录之规格如有变更，恕不另行通知
