产品特点:

　　上海精虹海科公司代理的FTN02热导率测量系统是执行准确的现场测量土壤温度的电阻率和热导率。FTN02的测量符合ASTM D5334和IEEE 442标准。该系统是专门为需要测量表面以下1.5米深的调查而设计的。由于传感器安装在长而薄的喷枪上，将热针插入土壤只需要一个小直径的通气孔，通常是使用地面钻机。使用钻机而不是传统的挖沟，这样可以节省时间。操作FTN02来自手持控制和读出单元CRU02。

　　FT优选热针系统，测量热阻和热导率。

　　FT优选是一个现场热针系统，可以快速的，现场测量出热阻或土壤热导率，尤其是用于高压电缆的埋藏深度应用上。FT优选设计之初集中在为用户节省时间上，同时还可以提供足够的现场测量精度。传感器是一个非稳定状态探头(NSSP)，TP09，安装在L优选的顶部。系统通过一个手持的控制和读取单元来操作——CRU01。

　　测量方法是基于所谓的非稳定状态探头(NSSP)技术，其使用一个探头(也叫做热性能传感器或热针)，探头中既有加热导线也有温度传感器。把这个探头插入到土壤中进行测量，从土壤的热阻（或反值，传导率）的加热步骤开始，开始计算。FTN的测量依从IEEE的土壤热阻测量指导(IEEE标准442-1981)，也依从ASTM D 5334-00土壤和软石热导率测试方法标准。FTN主要应用于高压电缆和加热管线线路调查。

　　一个NSSP由一个加热导线，一个表现上乘的线源，一个可测量此源温度的温度传感器。探头插入到土壤里面进行测量，NSSP的原理依赖于独立的线源特性:在温度上升的短时周期后，∆T，仅依赖于加热功率，Q，以及介质热导率，λ:

　　∆T = (Q / 4 π λ) (ln t + B)

　　∆T单位是K，Q单位是W/m，λ单位是W/mK，t是时间，单位是s和B是一个常数，在测量加热期间，加热温度的时间可以计算出来(对于FTN，典型为5分钟)，λ也可以被计算出来。

　　适合于现场测量:FT优选起初设计是用于野外现场测量，也就是不需要外接电源即可实现测量，而且系统有足够的强度可以通过手动插入到大部分普通的土壤内部。系统的运行作为一个独立的单元，通过CRU内部电池供电。系统可以通过一个12VDC电源进行充电，也可以使用一个CA01汽车电源适配器，或者使用WSA01插座适配器从220/110 VAC电源上充电。

　　节省时间:很多电缆和管线被埋藏在大约1.5米深的地下，通过L优选长叉，1.5 m长，就可以为该系统服务，避免要挖一个比较大的导深孔。一般来讲，在测量深度之上钻一个小直径的孔（用钻），然后把L优选长叉插入。探头TP09自己（在L优选的尖上17 cm处)直接向下（可以使用榔头或用手按压）插入到没有收到任何干扰的土壤里面。

　　自动处理:自动处理:CRU01自动处理测量数据，给出一个结果和一个测量质量指示，CRU01可以存储30个测量。为了查阅，结果更适合检查并重新计算，通过电子表格软件（如EXCEL）或一个数据程序分析测量数据。

　　本地标定:整个系统稳定性的确认可以在甘油中重复测试完成，这个测试也可以在野外现场完成

　　建议使用:

　　l线路调查

　　l土壤和软石研究

　　详细介绍:

　　FTN02热导率测量系统是执行准确的现场测量土壤温度的电阻率和热导率。FTN02的测量符合ASTM D5334和IEEE 442标准。该系统是专门为需要测量表面以下1.5米深的调查而设计的。由于传感器安装在长而薄的喷枪上，将热针插入土壤只需要一个小直径的通气孔，通常是使用地面钻机。使用钻机而不是传统的挖沟，这样可以节省时间。操作FTN02来自手持控制和读出单元CRU02。

　　TN02系统:

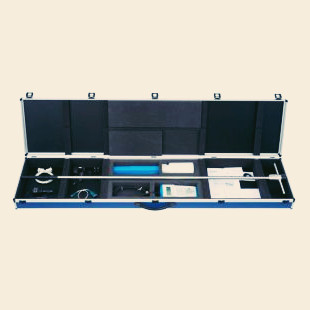

　　安装在喷枪jian端LN02（2），将热针TP09（1）插入土壤。用户使用CRU02（3）的键盘和LCD显示屏。在显示器上用户可以监控测量并查看测量结果。在用户确认后，结果存储在CRU02的内存中。CRU02包含一个用于为系统供电的可充电电池组。

　　FTN02产品简介

　　FTN02是用于现场测量表面下降到1.5米的深度的热导率（或距离的反值，电阻率）。由于其耐用性和长度，对于高压电力的路线测量、电缆和加热管道（典型的埋葬深度1.5 m）FTN02是很好的解决方案。使用电热丝和温度传感器在针。FTN02系统包括TP09型热针，安装在较长的喷枪上，LN02控制和读出单元CRU02。FTN02易于使用。 制作完之后小直径通孔，将热针TP09下降到正好高度，然后推入下面未受干扰的土壤。 用户通过手持式CRU02执行控制和读取数据。

　　建议使用领域

　　• 路线调查、现场测量；

　　• 土壤标本的实验室分析。

　　FTN02的设计和优点:

　　适用于现场调查:FTN02足够坚固，在典型的调查中它作为独立单位进行测量，可以承受粗暴的处理。可以通过以下方式为CRU02中的电池充电:汽车上的点烟器插座；使用CA02车载适配器；或使用WSA02墙壁插座适配器。

　　节省时间:使用FTN02无需挖一个大直径的孔来执行测量。由于有LN02喷枪，在地面上钻一个小孔，直径通常为30毫米的钻头就足够了。如果使用没有长矛的测量系统，例如MTN02，用户必须制作大直径进入孔甚至挖沟。一个典型的测量大约需要60秒，达到热平衡加上300秒实际加热间隔。

　　轻松进行数据处理:CRU02立即提供结果和指示测量的质量。可储存50个测量。ASTM和IEEE要求目视检查结果并重新计算。通常在以后的分析中完成电子表格中的测量数据。CRU02是使用USB连接到PC。

　　本地校准/合格评定:可以通过甘油测量验证测量系统的准确性（在调查之前）。CRC05校准可以单独购买。

　　实验室使用的系统扩展

　　对于实验室使用，FTN02可以与短路器上的更短更薄的传感器安装在插入工具（MTN02）。 请参阅系统TNS02。

　　FTN02规格参数:

　　测量:-热导率；

　　-热阻率；

　　-温度；

　　测量范围:0.1至6 W/（m·K）（所有普通土壤）；

　　额定工作温度范围:0至+50°C；

　　测量方法: 依据ASTM D5334-14和IEEE 442-1981（03）；

　　数据分析: 初步分析CRU，zui终审查PC机测量（ASTM要求）；

　　不确定度（20°C时）: ±（读数的6％+ 0.04）W /（m·K）；

　　加热间隔:300 s（典型值）；

　　资料储存容量:50个测量；

　　LN02长度:1.4 m；

　　TP09长度:0.17 m；

　　TP09直径:6.3 x10ˉ³m；

　　数据通讯:USB。

　　技术性能参数

　　l测试方法:ASTM D 5334-00和IEEE标准442-1981

　　l数据分析:CRU进行第壹步分析，二步在PC上查看存储的数据(可通过ASTM)

　　l范围(λ):0.1——6 W/m.K(所有已知土壤)

　　lTP温度范围:-30——80℃

　　lCRU温度范围:0——50℃

　　l精度(@20 °C):±(6% + 0.04) W/mK

　　l测量循环周期:300 s (典型)

　　l供电需求:可充电，12V，2 Watt (*大)，一般情况从汽车电源获取

　　l数据存储:>30个测量

　　lLN，TP长度:1.5m，0.17m

　　lCE认证:获取CE认证

　　l软件:包含在系统内，可通过RS-232下载新的软件

　　l数据通讯:RS232串口通讯

　　lISO需求:适合用于被ISO鉴定的实验室
