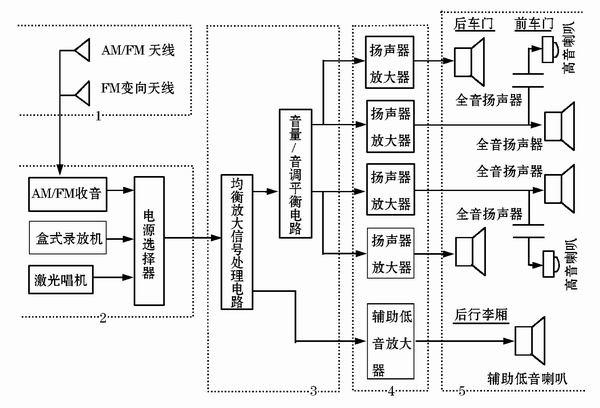

汽车音响系统在汽车上的布局如图7-1所示，主要由信号源、放大器、扬声器和天线等构成。

　　图7-1　汽车音响系统组成图

　　1.信号源设备

　　信号源设备包括无线电调频装置和录音再生机(盒式磁带或激光唱片CD等)。

　　2.收音机

　　收音机式无线电接收装置，专门用来接收广播节目。

　　3.放大器

　　放大器将各节目信号进行电压放大和功率放大，推动扬声器发出声音。

　　4.扬声器系统

　　扬声器是决定车厢内音响性能的重要部件，是汽车音响系统的终端。为了欣赏立体声效果，车上使用两个或两个以上的扬声器系统。多扬声器系统不是把相同特性的扬声器加以组合，而是把扬声器本身最佳的频带域的声音进行再生，去除不需要的频带。

　　扬声器系统主要指扬声器、环绕扬声器等。扬声器在车上的安装方法、位置是决定音响性能的重要因素。扬声器在车上的安装方法大致有两种：一种是直接安装在车上，另一种是把它装入箱中，然后再装在车上。直接装在车上的，为了防止损坏扬声器的纸盒，往往在前面安装保护网。一般而言，多是高、中音和低音喇叭安装在车身前部，低音喇叭安装车身后部。

　　使用扬声器时，加到扬声器上的电功率不能超过它的标称功率，扬声器的阻抗应与放大器输出级的输出阻抗一致，以获得良好的匹配。除此之外，两个以上扬声器放在一起时，必须注意相位问题。如果相反，声音将显著削弱。

　　5.汽车天线

　　为了接收车外的无线电信号，汽车收音机都配有室外天线。为了满足汽车行驶时也能接收信号，收音机的天线是无方向性的。因为天线安装在室外，所以要求天线必须有较好的防水、防振、抗干扰特性。
