经常有朋友说，让我带他认识线路图，好吧，以后我会经常会在图文里面发一些简单的小线路图，我们从最基础的开始学起来，大家可以自己研究，或者留言探讨！

然后我会录制视频，讲一讲这些小电路的分析。

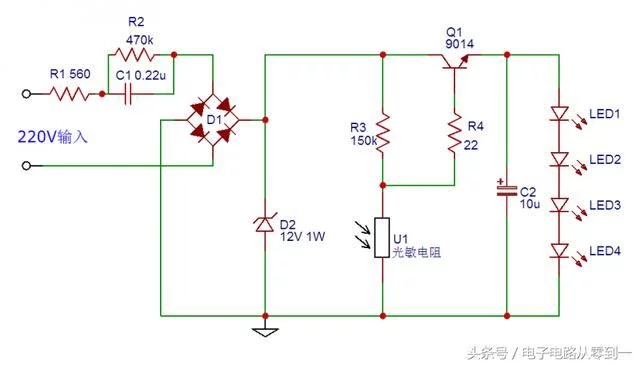

今天给大家发两张图，第一张图是一个光控小夜灯的线路图，可以实现白天自动熄灭，晚上自动亮光的功能。

光控小夜灯的线路图

这个图我是稍微改了下，原来的图是四个二极管桥式整流，我直接画了个整流桥，代替了四个二极管，别的元器件参数都没有改变。

电路图中U1是一个光敏电阻器，在光线照射下和没有光线照射下，阻值是不一样的，亮阻是小于2千欧，暗阻是超过了300千欧姆的，具体这个元器件大家可以去网上查查资料。

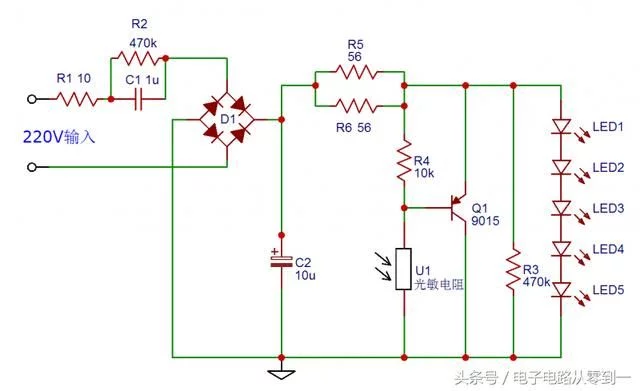

然后看下面这个图，我把前面我发的LED灯泡的图，给它加了几个小配件，U1、R4、Q1，你看看能不能具有光控小夜灯的功能。

这个图中三极管我选用了PNP三极管，和前面的NPN三极管有区别，分析的时候注意下。

要看懂这个图需要知道的知识是：阻容降压、电阻的串联分压、稳压二极管的特性、还要熟悉三极管的特性，这些知识懂了，这个小电路就看懂了。
