完全不用拆!节能灯内部炸管暴露了13001内部结构

今日爆点     2017-12-23 09:21

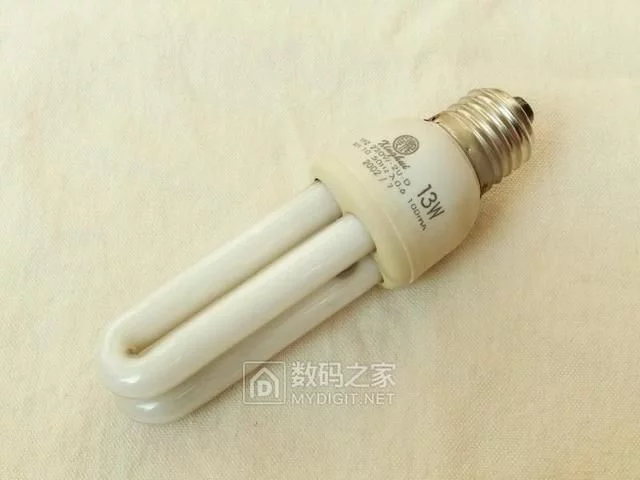

一个节能灯不亮了,拆下看看。好家伙,2002年7月生产,星辉牌2U灯,但是,肯定没有连续使用15年哈:

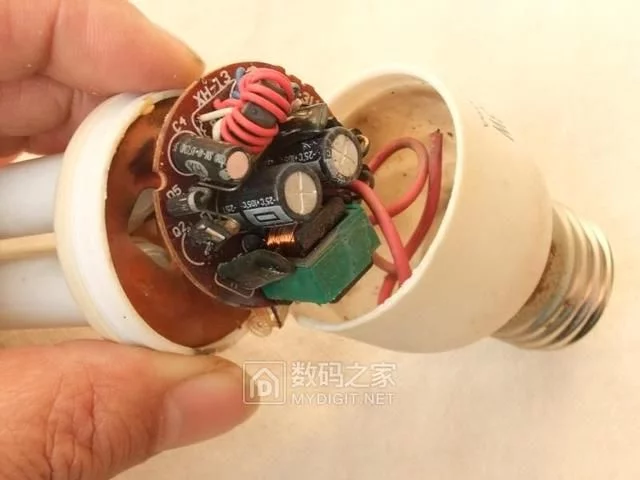

拆开灯头,有一股“弧”味:

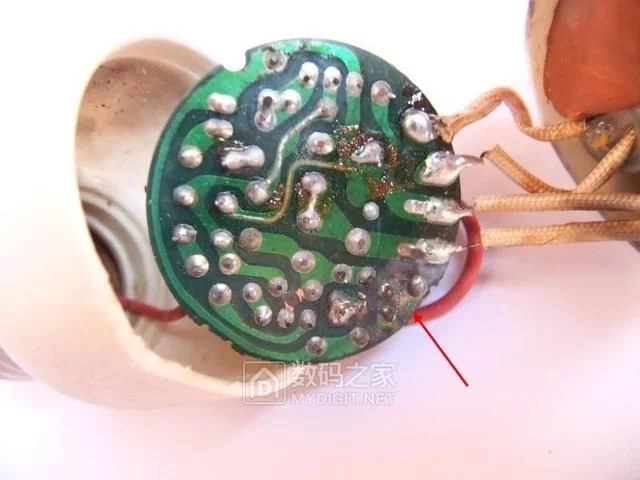

电路板背面,有电弧痕迹:

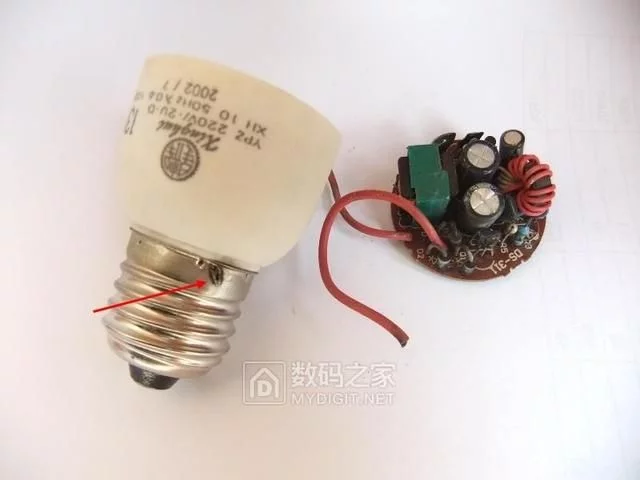

灯头外部,接线处被烧穿一个洞,看来是此处接触不良,内部短路时,短路电流将此处烧穿:

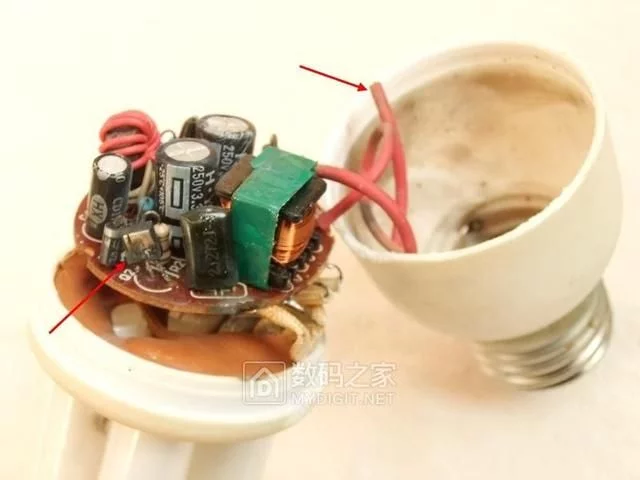

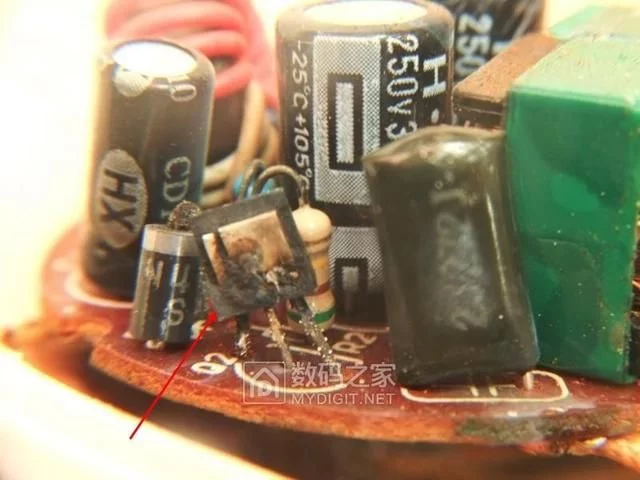

这一侧,一个功率管炸管,一根电线烧断:

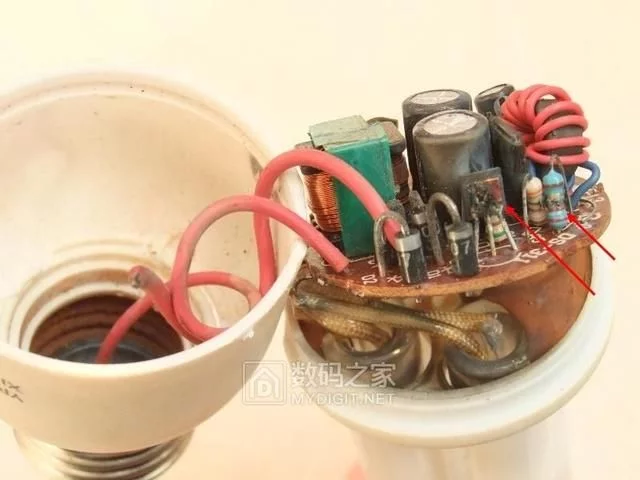

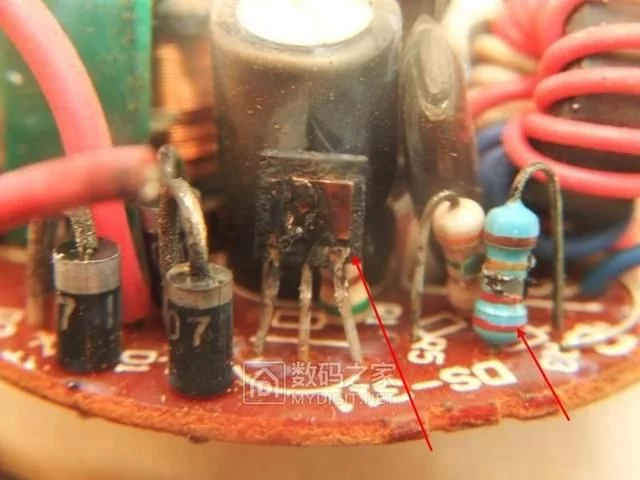

另一侧,功率管和一个电阻也烧毁:

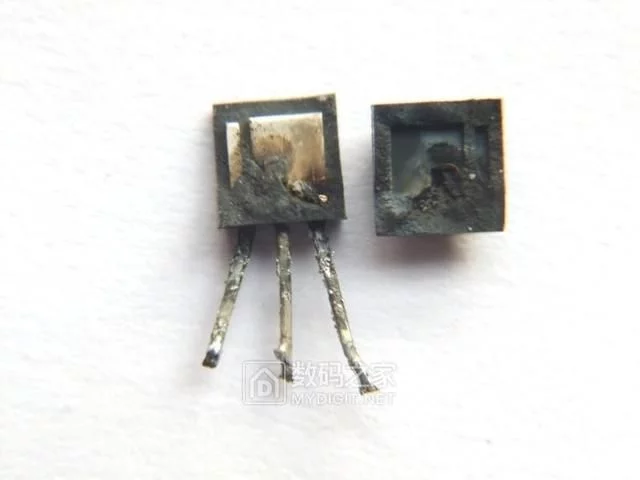

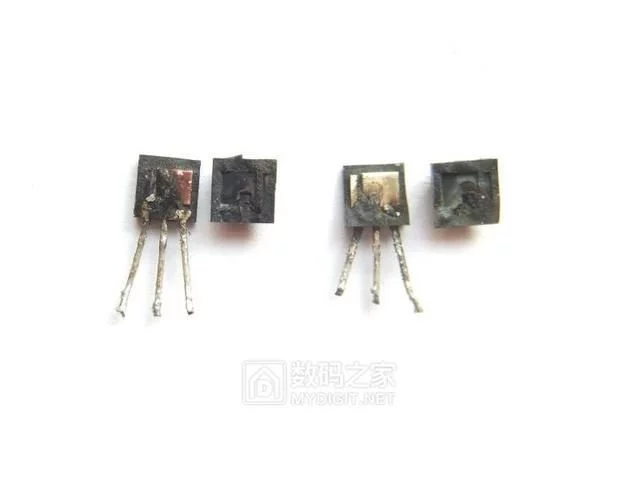

这两只功率管炸管,劈开了另一半,剩下了管芯,内部结构很清晰:

拆下被烧毁的功率管:

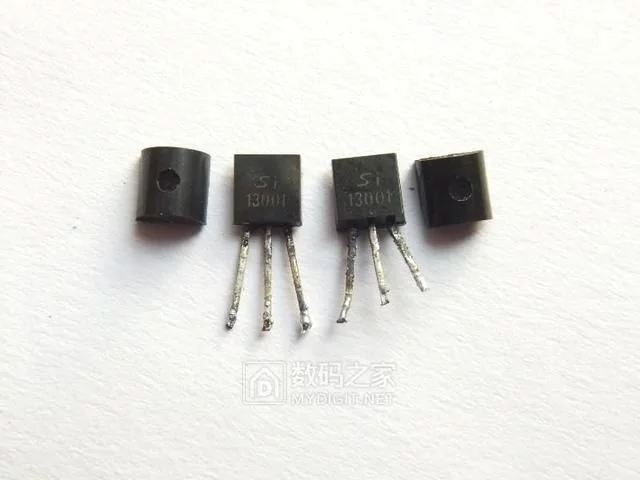

功率管型号是常见的13001:

上微距,看看芯片情况:

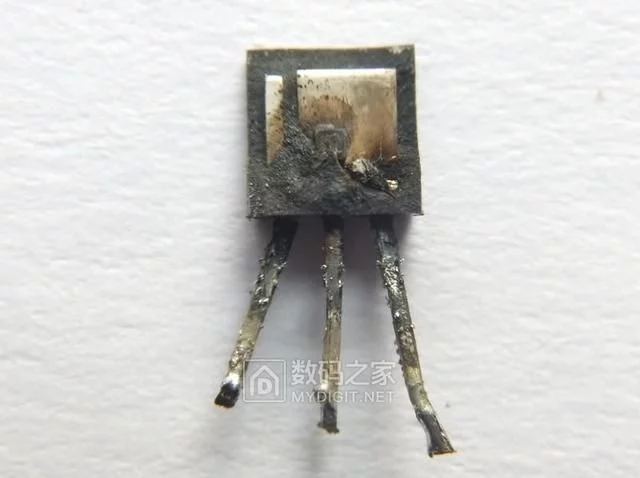

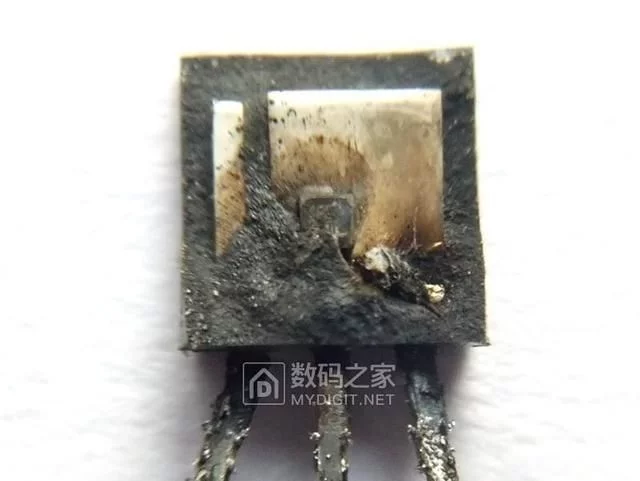

这个炸管,真是鬼斧神工,清晰地看到了13001内部结构:
