作者:criterion 是来自中国台湾的RF大神，已无偿为EETOP论坛提供几十篇精品RF相关原创，在此感谢!!

原文为PDF文件，可以登录论坛下载

地址:http://bbs.eetop.cn/thread-428772-1-1.html

在所有电子产品中，被动组件的数量远大于主动组件，因此有必要针对其特性作一番研究与探讨，特别是噪声的抑制。

本文件分为上下两集

上集一共62页 包含三大主题 :

电容 电感 磁珠

电容该如何选? 如何摆? Layout要注意啥?

为何用于DC Block 会有谐波变大的风险?

为何Duplexer输出端 总是要挂一颗落地电感?

电感与磁珠有何不同?

为何电源走线多用磁珠

而RF走线多用电感?

又为何FM的讯号走线 反倒用磁珠居多?

功率电感的用途为何? 要如何选?

为何差分讯号 需较注意共模噪声?

又如何利用EMI Filter 来抑制共模噪声?

来解决Desense的难题?

下集一共67页 包含五大主题 :

电阻 寄生电容/寄生电感 Via GND Bounce 综合应用

为何数字讯号也要作匹配? 又如何利用电阻来减少反射?

Layout该如何避免寄生电感与寄生电容?

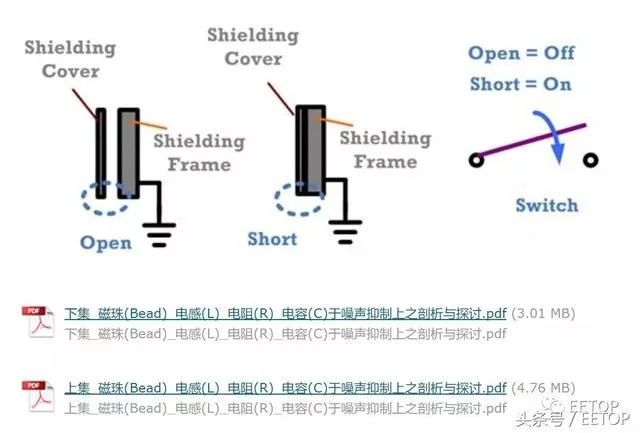

为何Shielding Cover接触不好 会使谐波变大?

又为何Shielding Cover盖上去后 其性能会变差?

为啥同样的电容值 在噪声的抑制上 0402与0201会有所不同?

Via对于讯号会有怎样的影响?

甚么叫GND Bounce ? 为啥与寄生电感有关?

匹配人人会调 但如何透过匹配 来改善RF性能?

利用RLC兜滤波器时 有哪些注意事项?

以上疑惑在上下两集的文件中为您解答，该文件节录了89篇参考文献的精华，并佐以实际案例来加以阐述说明，使您理论与实务，皆能有所收获。

这里为大家分享上集内容，如需完整版本可以请登录论坛下载。

地址:http://bbs.eetop.cn/thread-428772-1-1.html
