树型结构是一种层次结构,由最上层的根节点和多个分支组成,各节点按层次进行连接,数据交换主要在上下节点之间进行,相邻节点或同层节点之间一般不进行数据交换,其结构如图6-4所示。

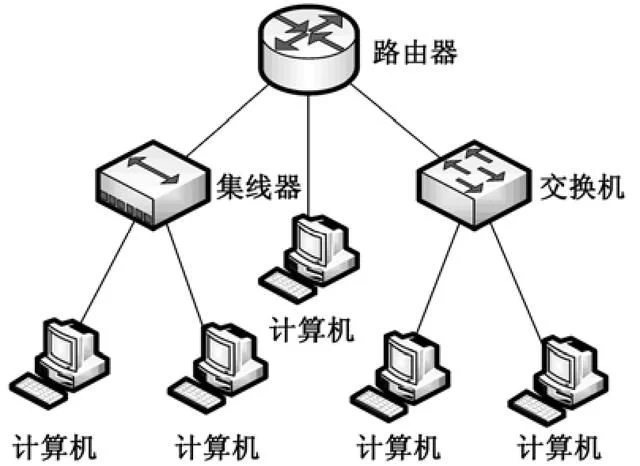

图6-4 树型拓扑结构
树型拓扑结构的优点是连接简单,维护方便。树型拓扑结构的缺点是资源共享能力较弱,可靠性比较差,任何一个节点或链路的故障都会影响整个网络的运行,并且对根节点的依赖过大。
网状拓扑结构
将多个子网或多个网络连接起来构成网状拓扑结构。在一个子网中,集线器、中继器将多个设备连接起来,而桥接器、路由器及网关则将子网连接起来,如图6-5所示。

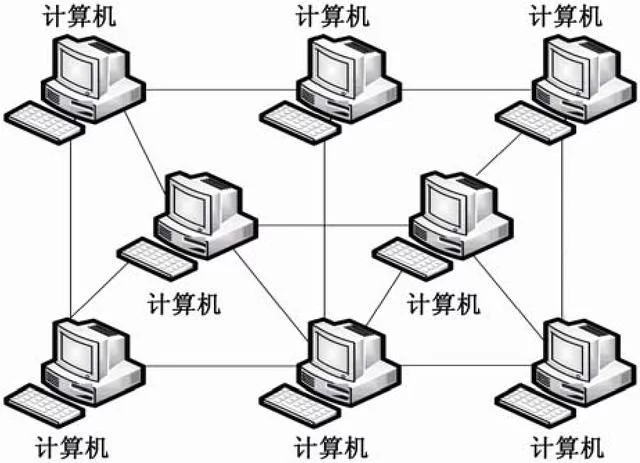

图6-5 网状拓扑结构
这种拓扑结构中各节点通过传输线互联连接起来,并且每一个节点至少与其他两个节点相连。网状拓扑结构具有较高的可靠性,但其结构复杂,实现起来费用较高,不易管理和维护,不常用于局域网。
